Difuzijsko zavarivanje nasuprot lemljenju nasuprot otpornom zavarivanju: odabir optimalnog postupka za bakrene spojeve

U modernim industrijama, posebice u proizvodnji energije, nove energije i elektronike, bakreni priključci igraju ključnu ulogu. Oni služe kao kritična čvorišta za trenutni prijenos i povezivanje signala, a njihova izvedba izravno utječe na učinkovitost i pouzdanost cijelih sustava. Stoga je odabir odgovarajućeg postupka spajanja koji osigurava iznimnu električnu vodljivost i mehaničku čvrstoću za bakrene spojeve postao ključni izazov za inženjere.

Ovaj članak će se baviti trima glavnim procesima spajanja bakra:difuzijsko zavarivanje, lemljenje iotporno zavarivanje, nudeći sveobuhvatnu usporedbu njihovih principa rada, karakteristika performansi i zahtjeva za opremu. Naš je cilj industrijskim korisnicima pružiti-jasne smjernice za donošenje odluka.

Da bismo razumjeli osnovne razlike između ove tri tehnologije zavarivanja, prvo moramo ispitati njihova načela rada. Svaka metoda koristi jedinstven pristup spajanju metalnih komponenti, tvoreći robusnu vezu.

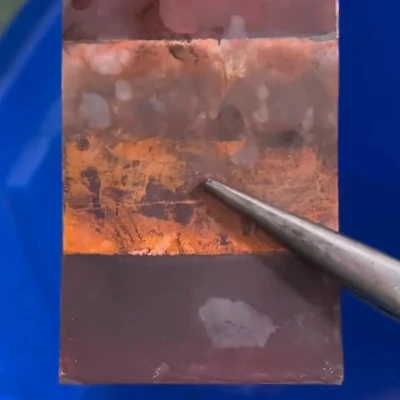

Difuzijsko zavarivanje napredna je-tehnologija spajanja u čvrstom stanju koju karakterizira sposobnost spajanja materijala bez taljenja osnovnih metala. Ovaj proces uključuje primjenu povišenih temperatura (obično između 0,5 i 0,7 puta tališta bakra, ili 0,5-0,7 Tm) i tlaka, što olakšava međusobnu difuziju atoma preko površina bakrenih komponenti koje treba spojiti, stvarajući u konačnici metaluršku vezu.

Ova fuzija na-atomskoj razini rezultira zajedničkom mikrostrukturom koja je gotovo identična matičnom materijalu, osiguravajući kontinuitet i ujednačenost veze. Izbjegavanjem procesa taljenja, difuzijsko zavarivanje minimizira formiranje zone pod utjecajem topline (HAZ), čime se sprječavaju problemi poput zgrubljivanja zrna ili degradacije performansi do kojih može doći kod tradicionalnog zavarivanja taljenjem.

Lemljenje je metoda koja koristi dodatni metal s talištem nižim od tališta osnovnih materijala za spajanje izradaka. Tijekom procesa lemljenja, sami osnovni metali se ne tale. Umjesto toga, toplina se primjenjuje za topljenje dodatnog metala, koji zatim vlaži površine osnovnih metala i kapilarnim djelovanjem ulazi u spojni otvor. Nakon hlađenja, dodatni metal se skrutne, stvarajući jaku vezu.

Temperature lemljenja općenito su niže od onih za zavarivanje topljenjem, ali više nego za lemljenje, što ga čini prikladnim za spajanje različitih metala, uključujući one različite, uz relativno manje toplinsko oštećenje osnovnog materijala.

Međutim, učinak spoja uvelike ovisi o svojstvima odabranog dodatnog materijala i njegovoj kompatibilnosti s osnovnim materijalima.

Otporno zavarivanje je metoda spajanja koja tali metale i primjenjuje pritisak pomoću topline koju stvara električni otpor samih obratka. Kada električna struja prolazi kroz kontaktne površine dviju bakrenih komponenti koje treba spojiti, kontaktni otpor brzo generira značajnu Jouleovu toplinu, uzrokujući da kontaktno područje brzo dođe u rastaljeno stanje i formira grumen zavara. Nakon toga, pod kontinuiranim pritiskom, grumen se skrutne da bi formirao točku zavara. Otporno zavarivanje karakterizira brzo zagrijavanje i visoka učinkovitost, što ga čini vrlo pogodnim za automatiziranu proizvodnju. Međutim, za visoko vodljive bakrene materijale, njihov nizak električni otpor zahtijeva veće struje i precizniju kontrolu za učinkovito stvaranje dovoljno topline, što dodatno usložnjava proces.

Upotreba materijala za punjenje značajna je značajka razlikovanja između ova tri procesa, koja izravno utječe na performanse spoja i opseg primjene.

• Difuzijsko zavarivanje:Ovaj proces ne zahtijeva materijal za punjenje. U potpunosti se oslanja na atomsku difuziju između osnovnih materijala, osiguravajući da je sastav spoja vrlo konzistentan s osnovnim metalom. Time se izbjegavaju problemi s kompatibilnošću ili pogoršanje performansi koje bi moglo nastati uvođenjem stranih materijala.
• Lemljenje:Materijal za punjenje neophodan je za lemljenje. Uobičajeno korišteni dodaci za tvrdo lemljenje za bakrene spojeve uključuju legure bakra-na bazi srebra,-bakra-ili fosfor-bakra. Izbor dodatnog metala kritično utječe na električnu vodljivost, mehaničku čvrstoću i otpornost na koroziju lemljenog spoja.
• Otporno zavarivanje:Ovaj proces obično ne zahtijeva materijal za punjenje. Izravno topi osnovne metale kako bi se stvorila veza. Međutim, u određenim specijaliziranim primjenama, tanki međusloj može se koristiti za poboljšanje kvalitete spoja ili olakšavanje spajanja različitih metala, iako se to ne smatra tradicionalnim dodatnim metalom.

Unos topline tijekom procesa zavarivanja i njegov učinak na mikrostrukturu materijala ključni su čimbenici u procjeni kvalitete spoja i dugoročne- stabilnosti.

• Difuzijsko zavarivanje:Unos topline relativno je nizak i ujednačen, a budući da je to proces-u čvrstom stanju, osnovni materijal se ne topi. To rezultira iznimno malom, gotovo zanemarivom zonom pod utjecajem topline (HAZ), čime se u najvećoj mjeri čuva izvorna struktura zrna i mehanička svojstva bakra. Izbjegava zgrubljivanje zrna ili fazne transformacije uzrokovane visokim-temperaturnim taljenjem i skrućivanjem, što je kritično za primjene koje zahtijevaju vrlo visoke performanse materijala.
• Lemljenje:Unos topline veći je od difuzijskog zavarivanja, ali manji od zavarivanja topljenjem. Iako se osnovni materijal ne topi, prolazi kroz ciklus zagrijavanja-hlađenja, što dovodi do relativno veće zone-zahvaćene toplinom. Unutar ZUT-a, zrnca bakra mogu doživjeti određeni oporavak, rekristalizaciju ili rast, što potencijalno utječe na njihova lokalna mehanička svojstva.
• Otporno zavarivanje:Unos topline je visoko koncentriran u kontaktnom području, s trenutnim visokim temperaturama koje uzrokuju lokalizirano taljenje osnovnog materijala kako bi se formirao grumen zavara. Grumen zavara i njegova okolna ZUT podvrgavaju se brzom zagrijavanju i hlađenju, što može dovesti do ogrubljivanja zrna, promjena tvrdoće ili zaostalih naprezanja, što utječe na ukupnu izvedbu spoja. Za bakar visoke vodljivosti, karakteristike brzog rasipanja topline čine formiranje i kontrolu zavarenog zrnca još većim izazovom.

Za bakrene spojeve, električna vodljivost i mehanička čvrstoća su najvažniji. Evo kako se ta tri procesa uspoređuju.

Izvrsna električna vodljivost bakra njegovo je obilježje i svaki proces spajanja mora nastojati to očuvati. Vodljivost se obično mjeri kao postotak međunarodnog standarda za žareni bakar (IACS%), s čistim bakrom na približno 100% IACS.

Difuzijsko zavarivanje:

• Vodljivost: postiže električnu vodljivost blisku onoj matičnog materijala, često 98% ili čak 100% IACS.
• Razlog: priroda-krutog stanja, bez stranih materijala, mikrostruktura u skladu s osnovnim metalom.
• Prednosti: Smanjuje gubitke otpora, nudeći neusporedive prednosti za visoko-strujne i-frekventne primjene.
• Primjene: Kritično za nove baterije za vozila s energijom, visoko{0}}naponsku sklopnu opremu i precizne elektroničke uređaje gdje je nizak kontaktni otpor ključan. Oprema za difuzijsko zavarivanje bakra stoga je glavni izbor za tako zahtjevne primjene.

Lemljenje:

• Vodljivost: Tipično pokazuje nižu vodljivost od matičnog materijala, u rasponu od približno 40% do 80% IACS.
• Razlog: Ovisi o dodatnom metalu; legirajući elementi mogu povećati otpornost.
• Utjecaj: Dovodi do gubitka energije i porasta temperature. Prihvatljivo za općenite električne veze, ali predstavlja usko grlo u-primjenama velike snage ili preciznosti.

Otporno zavarivanje:

• Provodljivost: Relativno dobra, obično doseže 90% do 95% IACS matičnog materijala.
• Razlog: Formira grumen zavara s mikrostrukturnim promjenama; primarna komponenta ostaje bakar.
• Razmatranja: Veličina, oblik i ZUT mogu utjecati na ukupnu ujednačenost vodljivosti. Dodatna obrada nakon -zavarivanja može biti potrebna za poboljšanje vodljivosti u nekim slučajevima.

Osim vodljivosti, mehanička čvrstoća bakrenih spojeva ključna je za pouzdanost pod vanjskim opterećenjima i vibracijama.

Odabir postupka zavarivanja također uključuje procjenu ulaganja u opremu i operativne složenosti.

Difuzijsko zavarivanje:

• Oprema: Zahtijeva najveće ulaganje u opremu, obično zahtijeva specijalizirani stroj za difuzijsko zavarivanje.
• Zahtjevi stroja: Precizna kontrola temperature (često pod vakuumom ili zaštitnom atmosferom), visoko-precizni sustavi za punjenje tlakom i mogućnosti produljenog držanja.
• Trošak i rad: početni trošak ulaganja je viši, a rad je složen i zahtijeva vješte tehničare.
• Obrazloženje: opravdano za-visoke aplikacije koje zahtijevaju vrhunske performanse i pouzdanost.

Lemljenje:

• Oprema: Relativno jednostavnija i raznovrsnija (plamene, indukcijske, vakuumske peći za lemljenje).
• Trošak i rad: Trošak opreme je relativno niži, a rad je fleksibilniji, pogodan za različite proizvodne razmjere.
• Učinkovitost: Indukcijsko lemljenje i lemljenje u peći mogu se automatizirati radi učinkovitosti.

Otporno zavarivanje:

• Oprema: Široko varira, od jednostavnih aparata za točkasto zavarivanje do složenih automatiziranih linija.
• Troškovi i učinkovitost: Troškovi opreme su umjereni, nudeći visoku učinkovitost proizvodnje.
• Specifičnosti bakra: Za otporno zavarivanje bakra potrebna je oprema za jaku struju i tlak zbog visoke vodljivosti bakra. Trošenje elektroda je problem koji zahtijeva čestu zamjenu.

Unatoč većoj početnoj investiciji, oprema za difuzijsko zavarivanje bakra nudi jasne prednosti u određenim primjenama:

• Bez topljenja, bez kontaminacije: izbjegava isparenja, prskanje i deformacije, što ga čini ekološki prihvatljivim i eliminira čišćenje nakon-zavarivanja.
• Visoka preciznost, visoka pouzdanost: postiže točnost spajanja na razini mikrona-, idealno za precizne elektroničke komponente i više{1}}slojne strukture (npr. fleksibilne sklopovske ploče s mekim spojevima bakrenih sabirnica).
• Spajanje različitih materijala: pod odgovarajućim uvjetima, može pouzdano spojiti različite različite metale s visokom kvalitetom međufaznog spoja.
• Ultra-nizak kontaktni otpor: Ovo je ključna konkurentska prednost u prijenosu energije, značajno smanjuje potrošnju energije i porast temperature, povećavajući učinkovitost sustava.

Industrijski korisnici moraju odvagnuti specifične zahtjeve svojih proizvoda, opseg proizvodnje i proračun pri odabiru postupka zavarivanja.

• Za vrhunske performanse i pouzdanost(npr. vozila s novom energijom, visoko-naponski prijenos energije, zrakoplovstvo):

1. Kada vaš proizvod zahtijeva izuzetno visoke zahtjeve za električnu vodljivost, mehaničku čvrstoću i dugoročnu -stabilnost, a prihvatljivo je veće početno ulaganje u opremu, difuzijsko zavarivanje nedvojbeno je optimalan izbor.
2. Omogućuje veze najbliže performansama osnovnog materijala, posebno pogodne za-priključke bakrenih sabirnica velike struje i precizne komponente osjetljive na toplinsku deformaciju.
3. Razmotrite stroj za difuzijsko zavarivanje u odnosu na tvrdo lemljenje ili otporno zavarivanje za ove kritične primjene.

• Usklađivanje učinka i cijene(npr. opća električna oprema, kućanski aparati):

1. Ako vaša primjena zahtijeva dobru izvedbu iu pogledu vodljivosti i čvrstoće, dok također treba uravnotežiti troškove i učinkovitost proizvodnje, lemljenje je zrela i ekonomična opcija.
2. Pouzdani spojevi mogu se postići odabirom odgovarajućih metala za punjenje i procesa.

• Visoka učinkovitost i masovna proizvodnja(npr. jezičci za baterije, male elektroničke komponente):

1. Za primjene koje zahtijevaju brzu, -veliku proizvodnju, gdje su konektori relativno mali i manje osjetljivi na lokalizirani unos topline, otporno zavarivanje nudi značajne prednosti učinkovitosti.
2. Međutim, potrebno je pažljivo razmotriti optimizaciju procesa za visokovodljivi bakar i održavanje elektroda.

Zaključak

Difuzijsko zavarivanje, tvrdo lemljenje i otporno zavarivanje imaju jedinstvenu snagu i igraju različite uloge u primjenama spajanja bakra.

• Difuzijsko zavarivanje, sa svojom izuzetnom električnom vodljivošću, mehaničkom čvrstoćom koja se može usporediti s osnovnim materijalom i minimalnom zonom-zahvaćene toplinom, ističe se kao poželjan izbor za aplikacije visoke-učinkovitosti, visoke-pouzdanosti, posebno u novoj energetskoj i energetskoj elektronici.
• Lemljenje, svojom fleksibilnošću i{0}}isplativošću, održava svoju poziciju među općim spojevima.
• Otporno zavarivanje, zahvaljujući svojoj visokoj učinkovitosti, igra ključnu ulogu u masovnoj proizvodnji.

Industrijski korisnici trebaju sveobuhvatno razmotriti različite čimbenike na temelju specifičnih potreba njihovih proizvoda kako bi odabrali najprikladniji postupak spajanja bakra, čime bi se osigurala kvaliteta proizvoda i tržišna konkurentnost.
